01 / SHOT BLAST MACHINERY
쇼트블라스트 설비
녹·스케일 제거, 주물사 제거, 표면 청정 및 도장 전처리 등에 필요한 쇼트블라스트 시스템을 작업물 특성에 맞춰 구성합니다.
행거형로터리 행거형에이프런형
SCROLL TO EXPLORE
쇼트블라스트 설비제품·생산량에 맞춘 장비 구성
쇼트닝고객 작업 조건에 따른 공정 상담
개조 · 정비기존 설비의 개선 및 유지보수
부품 · 주변설비임펠러, 집진기, 세퍼레이터 등
BUSINESS AREA
신흥쇼트기계의
두 가지 핵심 사업
설비만 판매하는 것이 아니라 제품의 크기, 형상, 생산량, 설치 공간과 실제 운전 조건을 확인하고 필요한 방식과 주변 설비를 함께 구성합니다.
02 / SHOTENING
쇼트닝
제품의 목적과 작업 조건에 맞는 쇼트닝 공정을 상담하고, 필요한 장비·작업 조건·주변 시스템을 함께 검토합니다. 구체적인 작업 사양은 제품과 현장 조건을 기준으로 협의합니다.
공정 상담작업 조건 검토현장 대응설비 연계
PRODUCT LINE-UP
카탈로그 기반
주요 제품군
올려주신 기존 카탈로그의 실제 제품명과 대표 사양을 웹용으로 정리했습니다. 각 카드의 ‘카탈로그 보기’를 누르면 원본 페이지를 크게 확인할 수 있습니다.

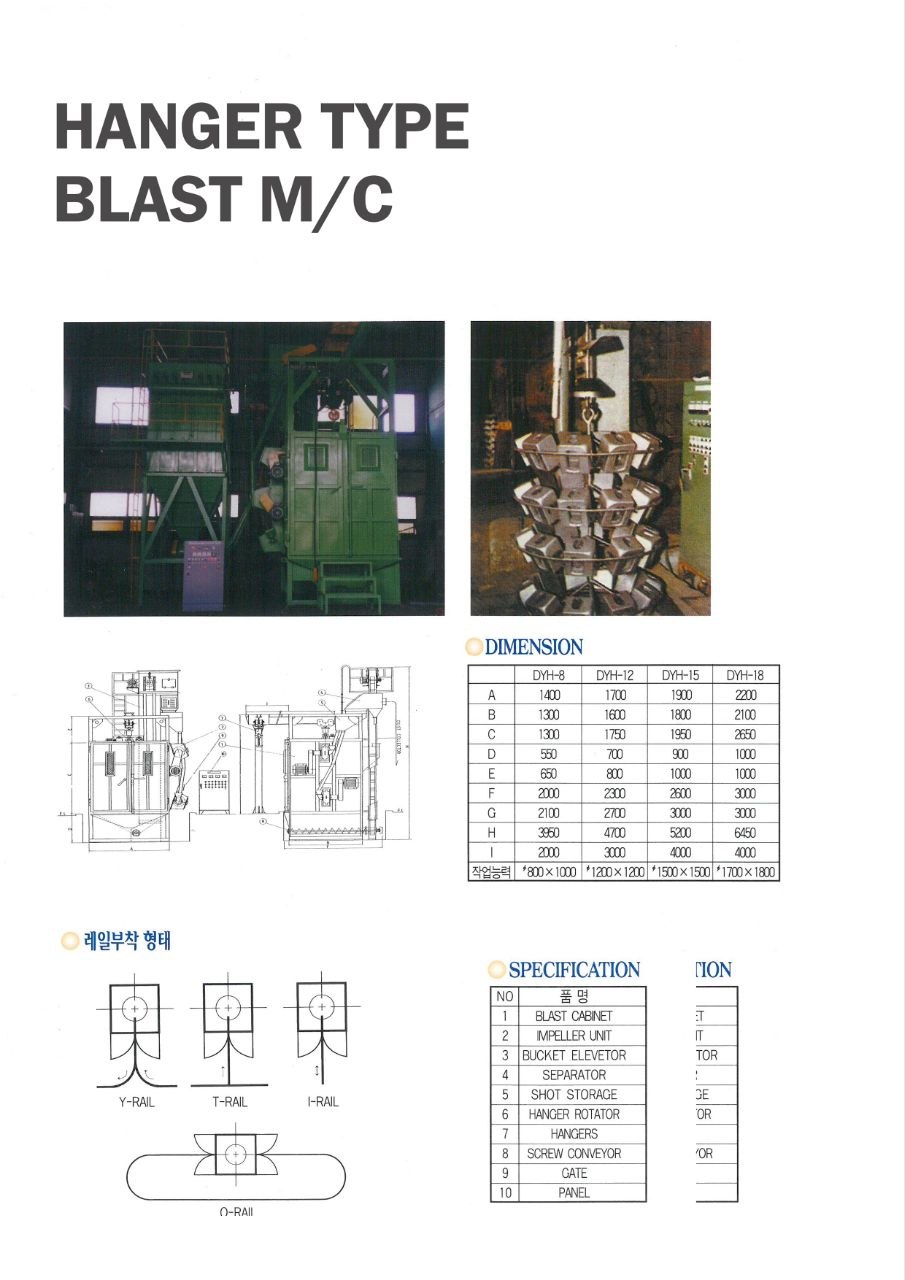

HANGER TYPE BLAST M/C
행거형 쇼트기
행거에 작업물을 걸어 회전시키며 처리하는 방식. 복잡한 형상과 중·대형 부품의 표면처리에 적합합니다.
모델DYH-8 / 12 / 15 / 18
주요 구성Impeller · Elevator · Separator

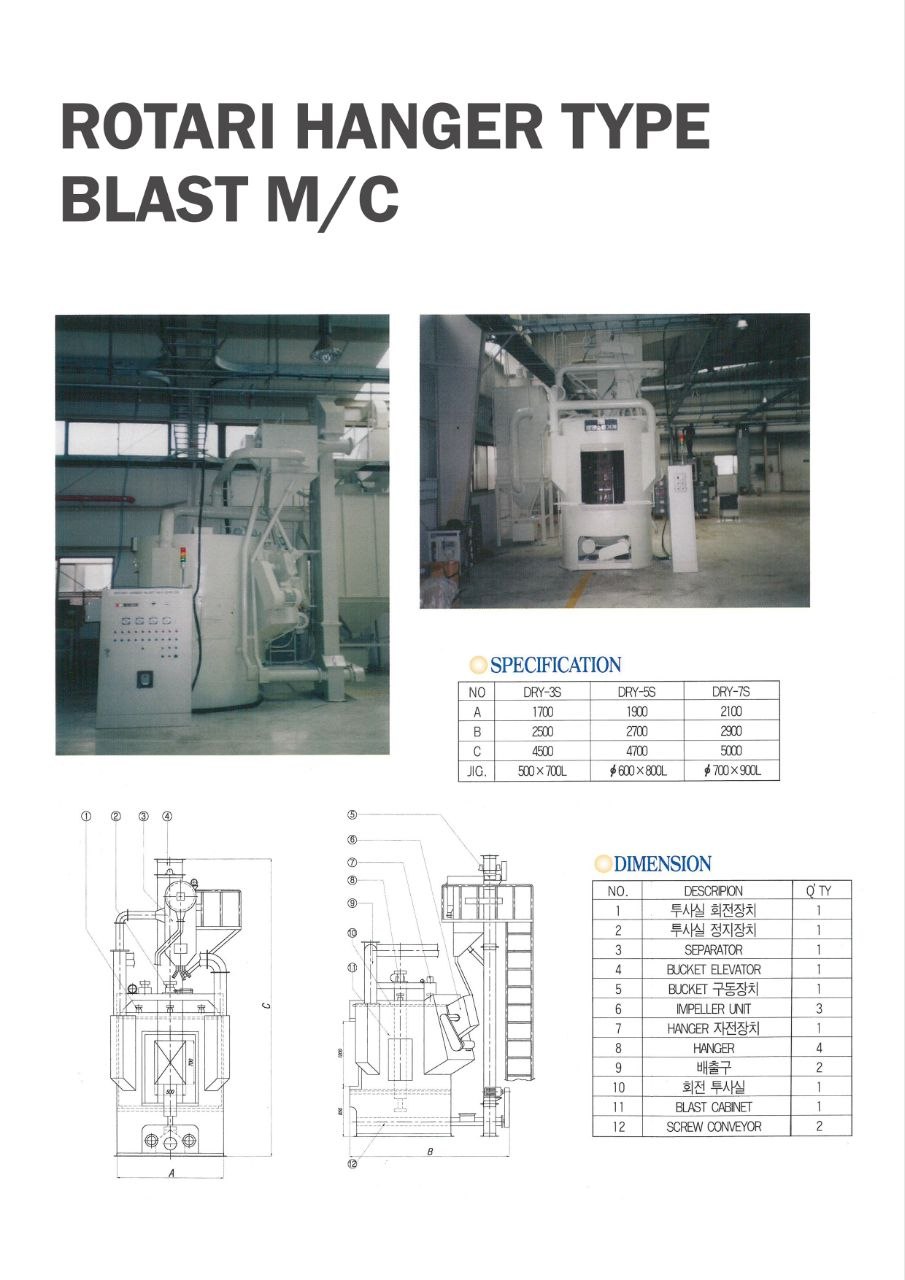

ROTARY HANGER TYPE BLAST M/C
로터리 행거형 쇼트기
회전 행거 시스템을 이용하여 제품을 순차 투입·처리하는 설비. 반복 작업과 생산 흐름 구성에 유리합니다.
모델DRY-3S / 5S / 7S
JIG500×700L ~ φ700×900L

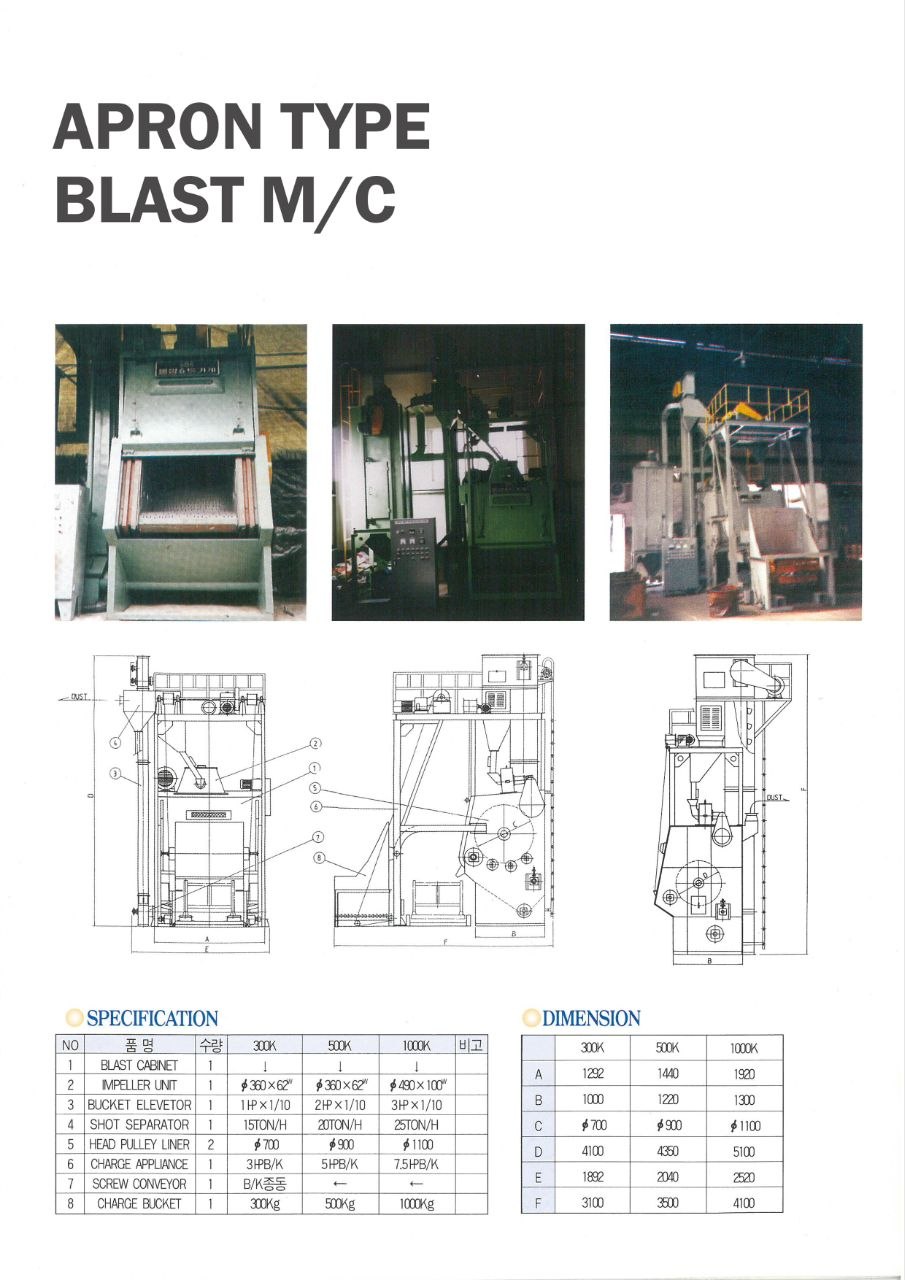

APRON TYPE BLAST M/C
에이프런형 쇼트기
에이프런 내부에서 작업물을 연속적으로 뒤집어가며 처리하는 방식으로 소형·중형 부품의 배치 작업에 활용됩니다.
모델300K / 500K / 1000K
Charge Bucket300 / 500 / 1000 kg

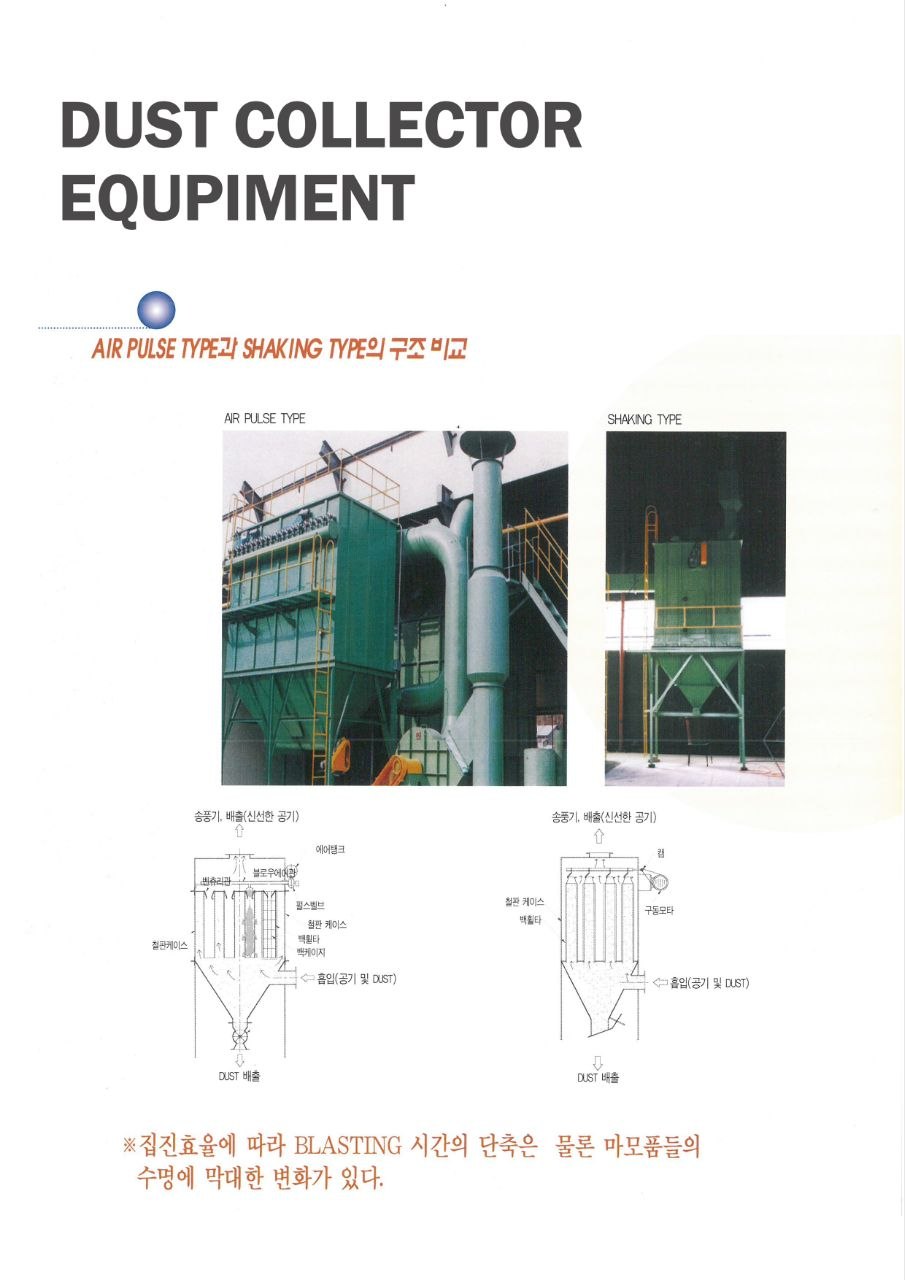

DUST COLLECTOR EQUIPMENT
집진기
블라스팅 과정에서 발생하는 분진을 처리하는 주변 설비. 카탈로그에는 Air Pulse Type과 Shaking Type 구성이 소개되어 있습니다.
형식Air Pulse / Shaking
역할분진 포집 · 공기 배출

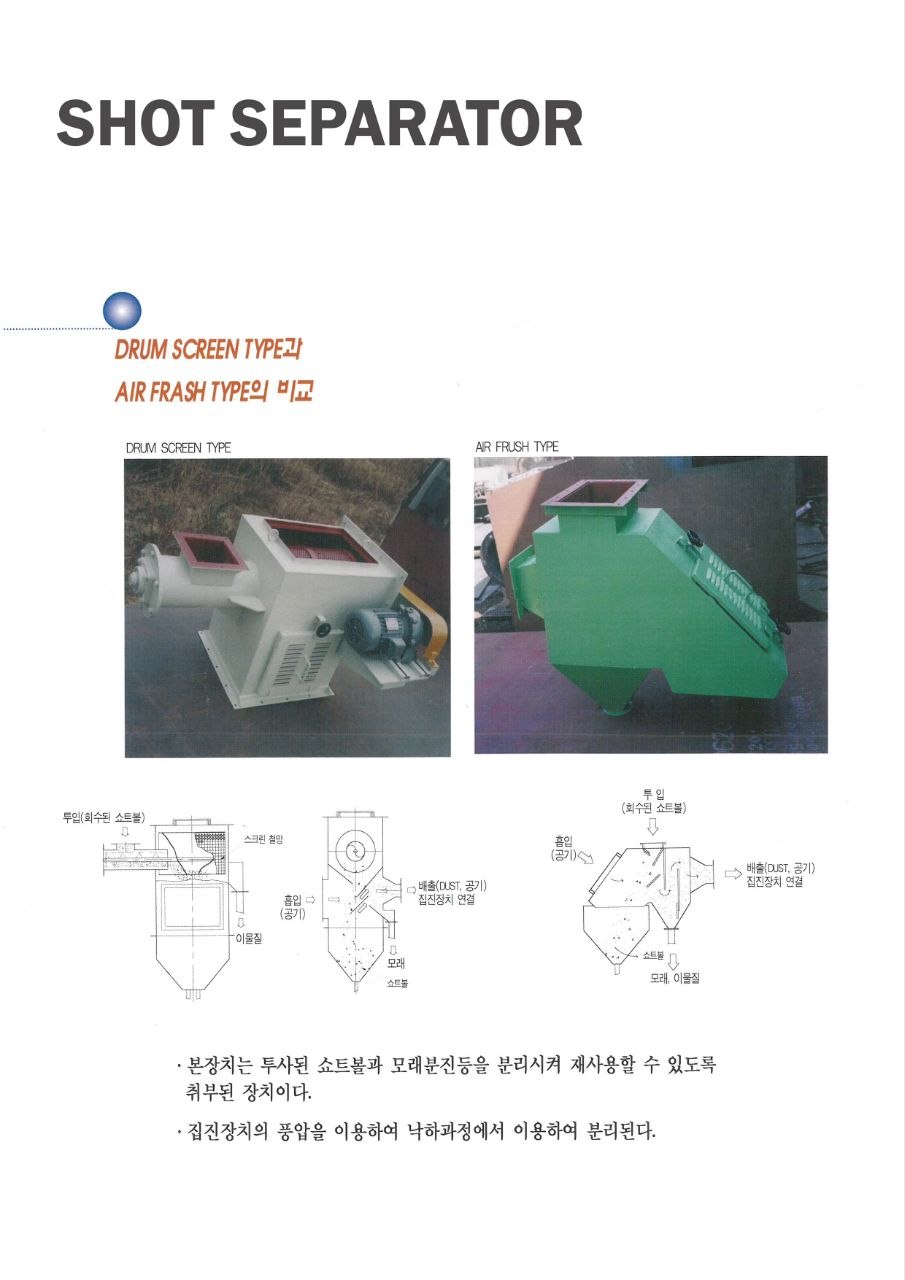

SHOT SEPARATOR
쇼트 세퍼레이터
투사 후 회수된 쇼트볼에서 모래·분진·이물질을 분리하여 쇼트볼을 재사용할 수 있도록 돕는 분리 장치입니다.
형식Drum Screen / Air 방식
연계집진 · 회수 시스템

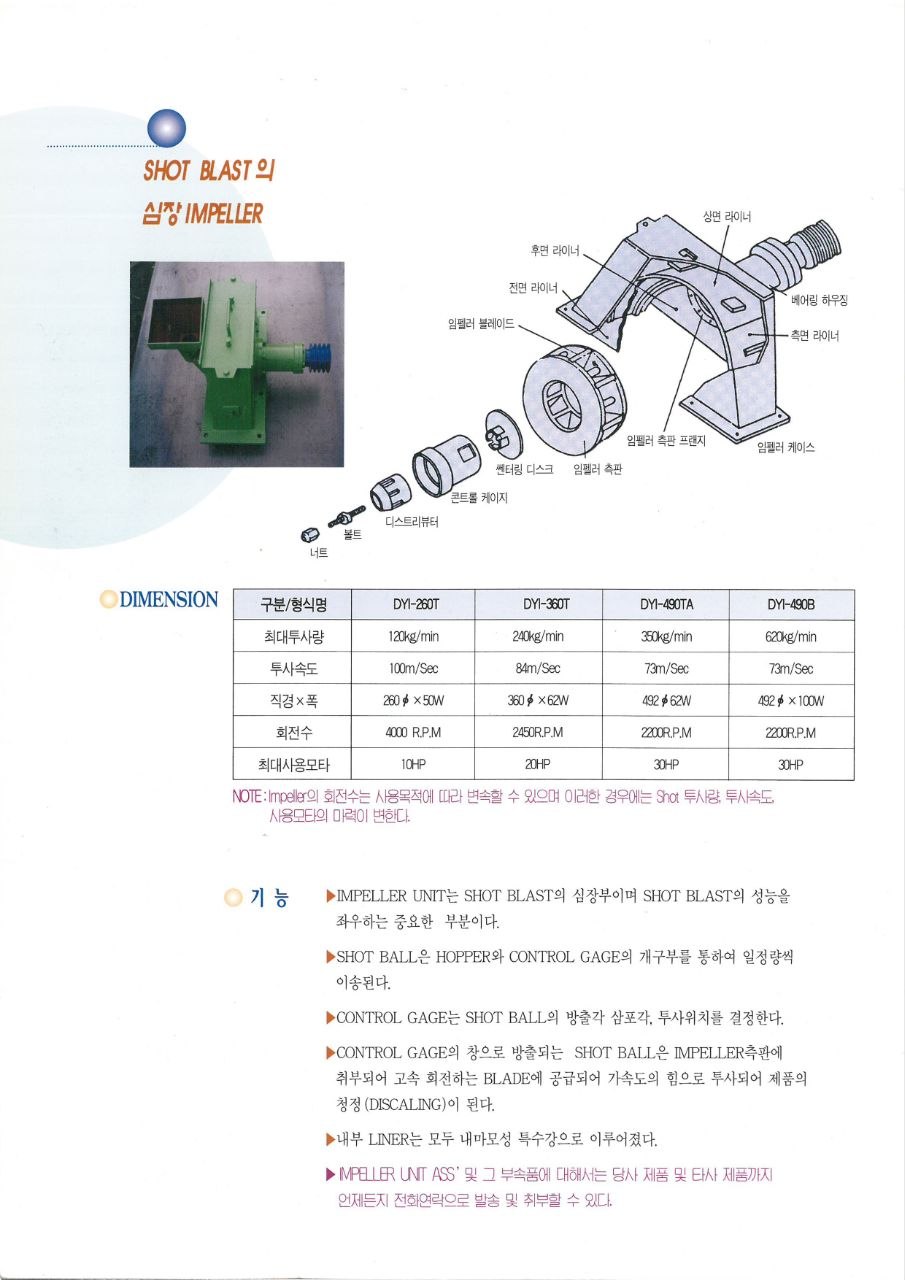

CORE COMPONENT
쇼트블라스트의
핵심, 임펠러 유닛
카탈로그에는 임펠러 블레이드, 라이너, 디스트리뷰터, 컨트롤 게이지 등 주요 구성과 DYJ 계열 대표 사양이 정리되어 있습니다.
Impeller Unit
쇼트볼의 투사량과 투사 방향을 결정하는 핵심 부품으로, 설비의 처리 성능과 균일성에 직접 영향을 줍니다. 마모 부품 교체와 부품 공급까지 함께 검토할 수 있습니다.
구분DYJ-260TDYJ-360TDYJ-490TADYJ-490B
최대 투사량120 kg/min240350620
투사 속도100 m/s847373
회전수4000 RPM245022002200
최대 모터10 HP203030
※ 위 수치는 업로드된 기존 카탈로그의 대표 사양을 옮긴 것입니다. 실제 제작·적용 사양은 상담 시 확인이 필요합니다.
마모 부품 대응블레이드, 라이너 등 소모·마모 부품의 교체와 유지보수 상담
설비 성능 점검투사량, 처리 상태, 주변 장치와 함께 설비 운전 상태 검토
기존 설비 개조노후 장비의 구조·부품을 확인하여 필요한 범위부터 개선
SYSTEM ENGINEERING
본체부터 주변설비까지
하나의 공정으로
쇼트 설비는 본체만으로 끝나지 않습니다. 회수, 분리, 집진, 이송과 제어가 함께 맞아야 안정적인 운전과 유지보수가 가능합니다.
Dust Collection
분진 포집과 배출을 고려한 집진 시스템으로 작업 환경과 설비 운전 안정성을 지원합니다.
AIR PULSE · SHAKINGShot Separation
회수 쇼트와 모래·분진·이물질을 분리해 재사용 흐름을 구성하는 주변 장치입니다.
SEPARATION · REUSEFIELD & ARCHIVE
실제 설비와
기존 자료
업로드해주신 현장 사진과 기존 카탈로그 이미지를 그대로 활용해 회사의 실제 설비 경험이 보이도록 구성했습니다.

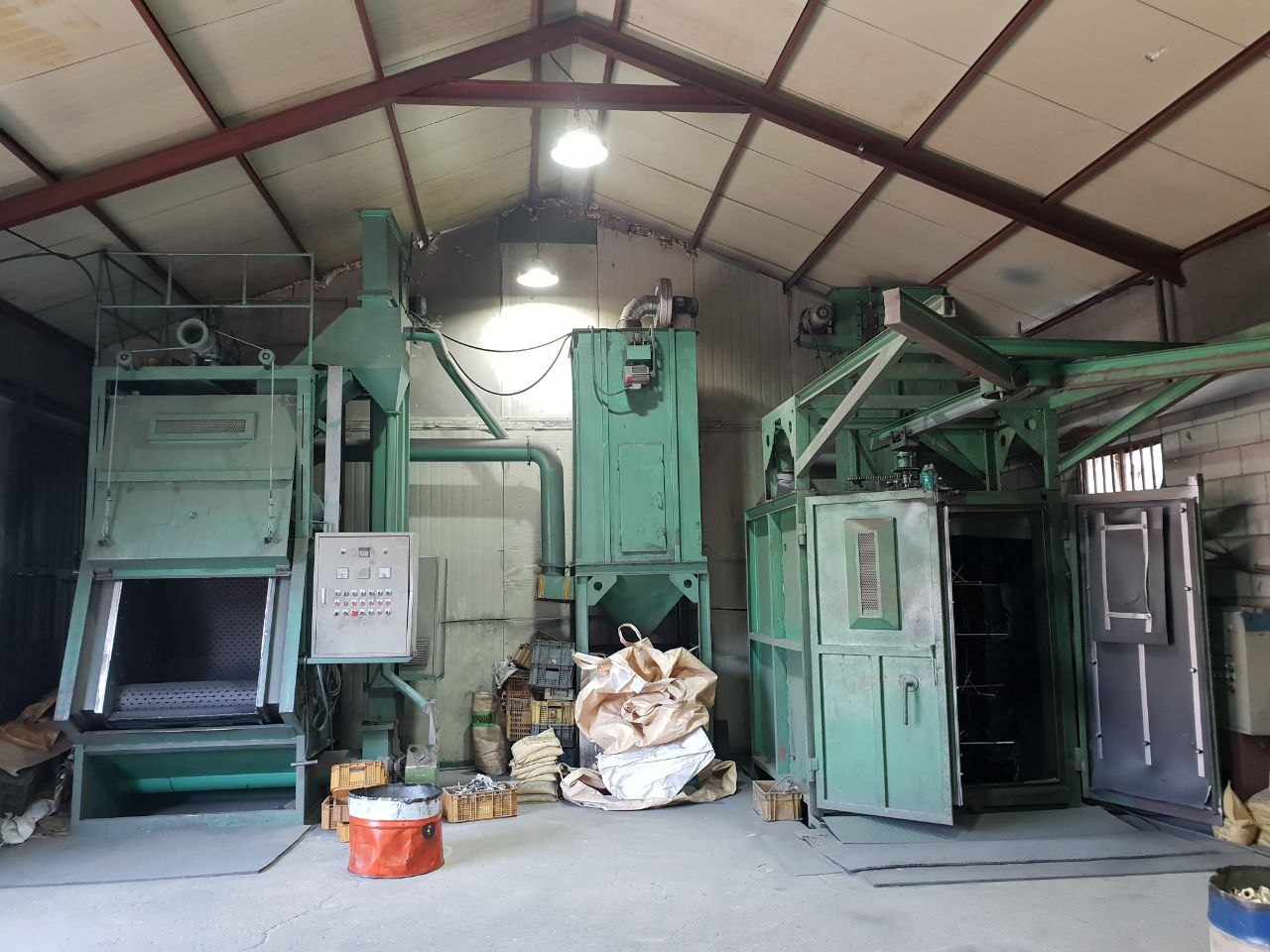

신흥쇼트기계 현장 설비

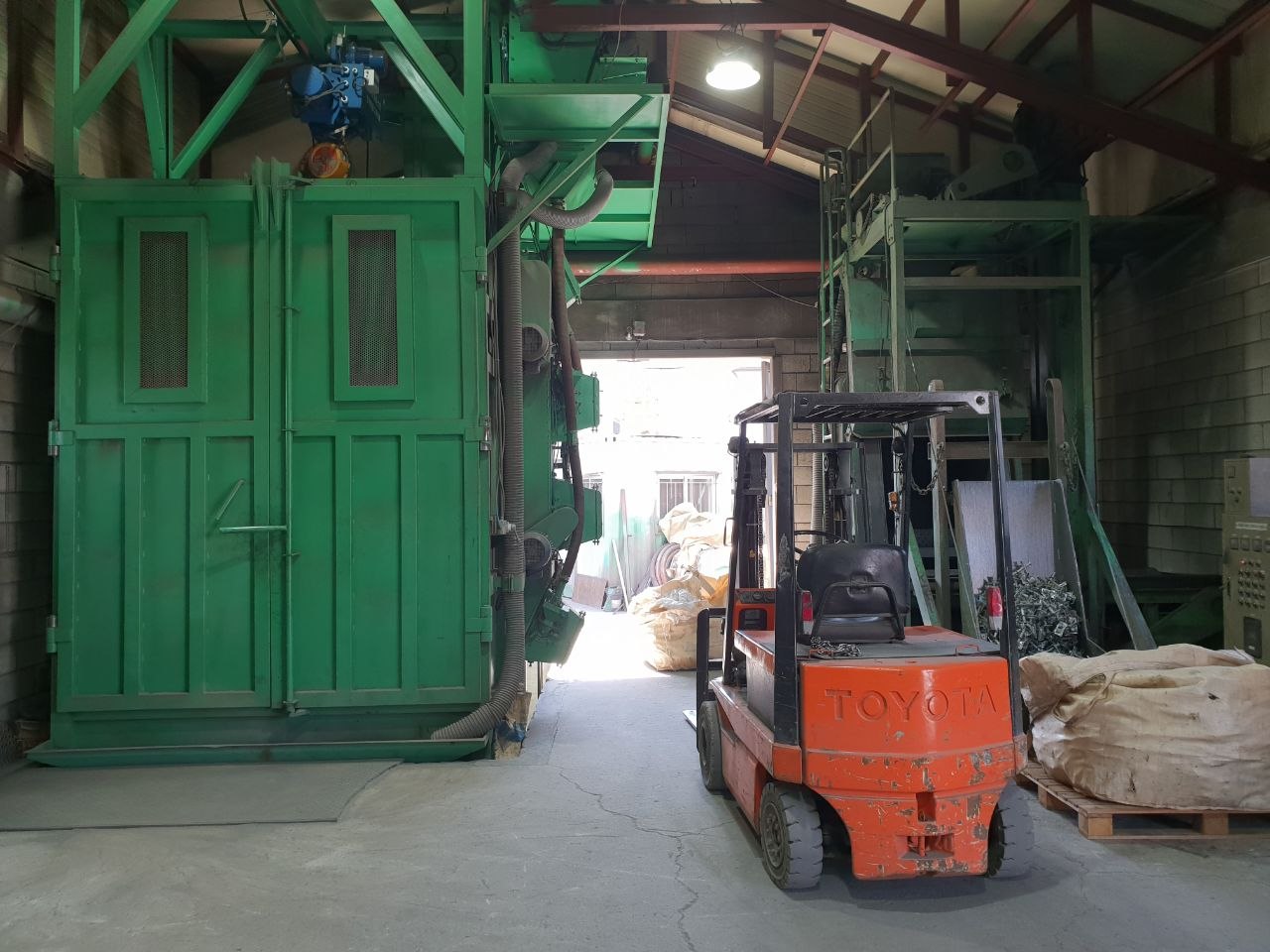

설비 현장

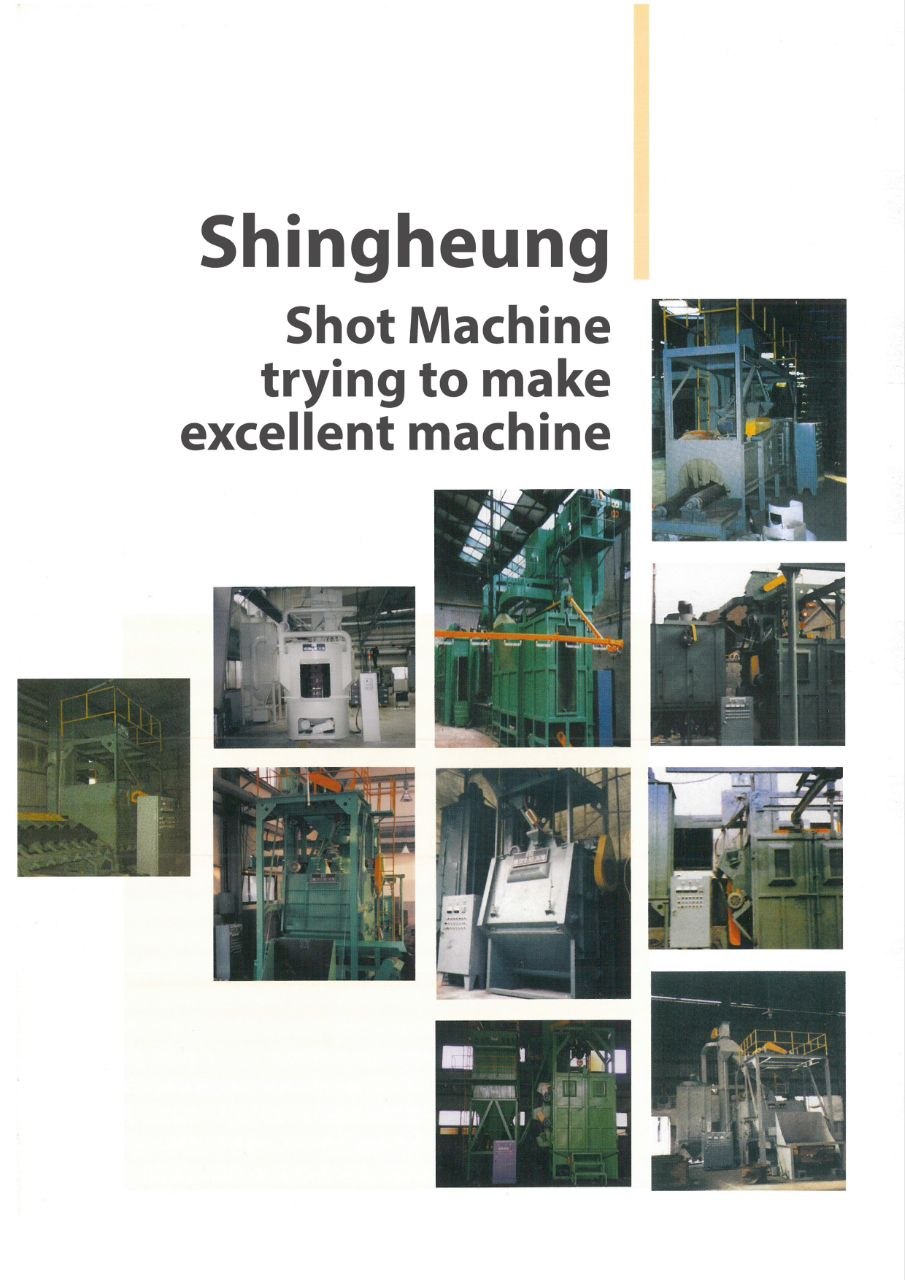

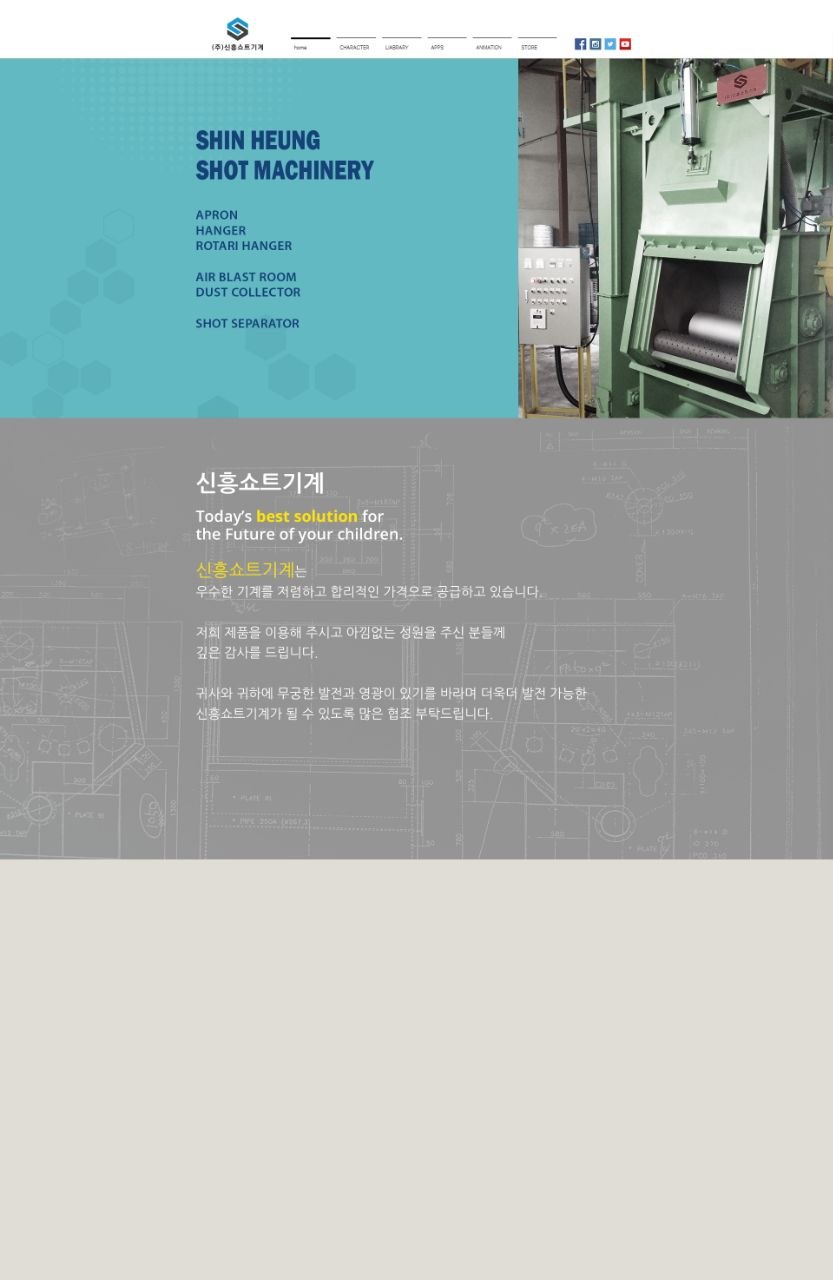

기존 회사 소개 이미지
설비 포트폴리오
기존 카탈로그 아카이브WORK PROCESS
상담부터 시운전까지
신규 설비와 개조·정비 모두 현장 조건과 작업물을 먼저 확인한 뒤 필요한 사양을 결정하는 흐름으로 진행합니다.
STEP 01상담제품, 처리 목적, 생산량 확인
STEP 02현장 검토설치 공간, 동선, 기존 설비 확인
STEP 03사양 협의장비 형식과 주변설비 구성
STEP 04제작 · 설치설비 제작, 배치 및 현장 셋업
STEP 05시운전 · 지원운전 확인, 정비 및 후속 대응
CONTACT SHINHEUNG
신흥쇼트기계와
함께 이야기해 주세요.
쇼트블라스트 설비, 쇼트닝, 기존 장비 개조·수리, 임펠러 및 주변설비, 부품·소모품 관련 상담이 필요하시면 아래 연락처로 문의해 주세요.
대표전화 02-2687-2515
이메일 shshot2515@naver.com
사업장 경기도 시흥시 금오로 261(과림동 770-3)
상담시간 09:00 ~ 18:00
SHINHEUNG SHOT MACHINERY
현장을 이해하는
쇼트블라스트 파트너
신규 설비부터 기존 장비의 개조·정비, 부품과 주변설비까지 작업 조건에 맞춰 함께 검토합니다.
